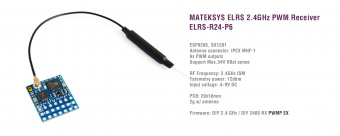

Приемник Matek 2.4Ghz PWM ELRS-R24-P6
Артикул:
MS-ELRS-R24-P6
Магазин в Минске: |
Нет в наличии
|
Склад: |
Есть в наличии
|
92 руб.
-
+
- Описание
- Характеристики
- Отзывы
- Задать вопрос
-
Технические характеристики
- ESP8285, SX1281
- Антенный разъем: IPEX MHF 1
- 6 выходов ШИМ
- Поддержка измерения напряжения 2 ~ 8S VBat
- Частота RF: 2,4 ГГц (2400 ~ 2480 МГц)
- Мощность телеметрии: 12 дБм
- Выходной протокол приемника: ШИМ
- Входное напряжение: 4 ~ 9 В постоянного тока при контакте «+»
- Определение напряжения: 34 В Макс. @ Пэд «VBat»
- Рассеиваемая мощность: 45 мА (привязка), 85 мА (режим Wi-Fi)

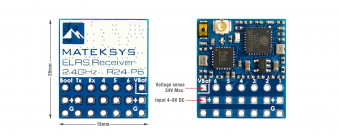

- Размер печатной платы: 20 мм х 18 мм
- Вес: 2 г с антенной
- Упаковка:
- 1x ЭЛРС-Р24-П6

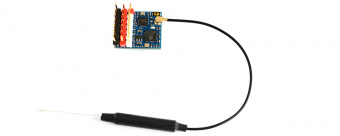

- 1 антенна IPEX MHF1. 15см
- Штырьки Dupont 2,54 (плата поставляется не распаянной)
Прошивки
- ExpressLRS 3.0 или новее, DIY 2,4 ГГц / DIY 2400 RX PWMP EX
- Вики ExpressLRS для приемника ШИМ, нажмите ЗДЕСЬ
- Убедитесь, что приемник и модуль TX работают под управлением ExpressLRS 3.0 или новее.
——————————————————-
- В Receiver предварительно загружена ExpressLRS 3.0 с фразой привязки «123456», Receiver никогда не перейдет в режим привязки, если используется традиционная процедура привязки.
- Вам нужно перепрошить его с помощью фразы привязки ИЛИ зайти в WebUI, чтобы установить фразу привязки.
Прошивка через Wi-Fi
- Сначала отсоедините ESC и сервоприводы от приемника.
- Включите питание приемника от источника 5В. Светодиод приемника (красный) сначала будет медленно мигать, а через 20 секунд он должен мигать быстро, указывая на то, что он находится в режиме точки доступа Wi-Fi.
- Более подробные шаги, пожалуйста, обратитесь к этой странице .
- Цель: DIY 2,4 ГГц / DIY 2400 RX PUMP EX
Прошивка через UART
- Сначала отсоедините ESC и сервоприводы от приемника.
- Подключите приемник к адаптеру USB-TTL, при этом TX на приемнике должен быть подключен к Rx на USB-TTL, а RX на приемнике подключен к Tx на USB-TTL. Соедините 5 В и GND USB-TTL с 5 В и GND приемника.
- Нажмите кнопку загрузки при включении приемника, затем отпустите — красный светодиод на приемнике должен гореть постоянно.
- Выберите целевой DIY 2,4 ГГц / DIY 2400 RX PWMP EX и « UART » для метода прошивки, установите фразу привязки и параметры прошивки , и после этого нажмите «Сборка и прошивка» .
-
