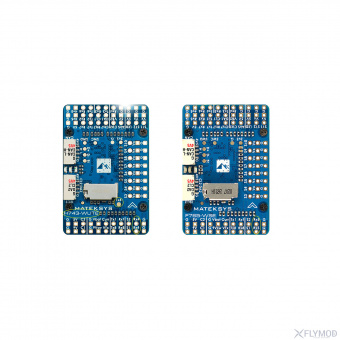

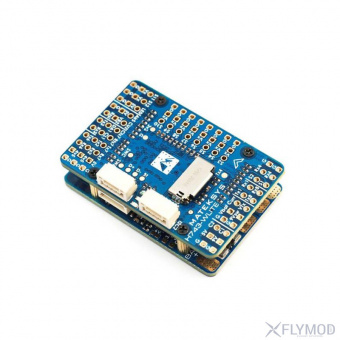

Полетный контроллер Matek H743-WLITE
Артикул:
MS-H743-WLITE
Магазин в Минске: |
Нет в наличии
|
Склад: |
Нет в наличии
|
573 руб.
- Описание
- Характеристики
- Отзывы
- Задать вопрос
-
Качественный полетный контролер H743-WLITE от знаменитого бренда MATEK System, из линейки полетников для летающих крыльев. Он оснащен процессором STM32H743VIH6 с рабочей частотой 480MHz, последним гироскопом ICM42688-P, барометром DPS310, OSD, семью UART портами, портом CAN, 2x I2C, а также 12-тью выходами PWM, 3-мя BEC и другими интересными функциями.
ОСОБЕННОСТИ
- Наличие выхода BEC 5V, который предназначен для: полетного контроллера, приемника, OSD, камеры, пищалки, 2812 LED светодиодного модуля, модуля GPS, AirSpeed
- Выход BEC 9V/12V, который предназначен для видеопередатчика, камеры, карданного подвеса и т. д
- Наличие прошивки MATEKH743
ХАРАКТЕРИСТИКИ
FC H743-WLITE
- Процессор: STM32H743VIH6, 480MHz, 512KB RAM, 2MB Flash
- Акселерометр / гироскоп: ICM42688-P
- Барометр: DPS310 (I2C2)
- OSD: AT7456E
- Blackbox: MicroSD card slot (SDIO)
- Порты UART: 7 (1,2,3,4,6,7,8) со встроенной инверсией
- PWM выходы: 13 (включая светодиодную площадку)
- ADC(АЦП): 6 (VBAT, Current, RSSI, Analog AirSpeed, VB2, CU2)
- Светодиоды: 3 для FC STATUS (Blue, Red) и 3.3V индикатор (Red)
- I2C порты: 2
- CAN порт: 1
- Удлинитель USB Type-C / пищалка
- Переключаемые входы для использования двух камер
- Переключаемый BEC: 9V/12V для VTX
- Высокоточный датчик тока, диапазон 220А
- Делитель напряжения ADC VB2: 1K: 20K
- Делитель напряжения ADC AirSpeed: 20K: 20K
- Управление INAV TR / SA VTX: есть
- Прошивка:
- INAV: MATEKH743
- ArduPilot: MATEKH743
- Крепление: 25 x 25 мм, диаметр отверстий 2мм

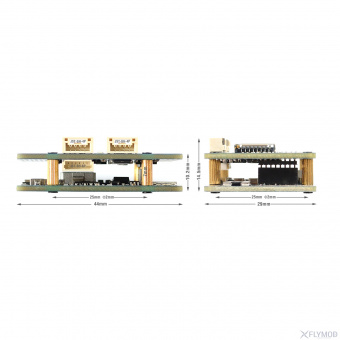

- Размеры: 44 x 29 x 14.5мм
- Вес: 22г (c USB/buzzer адаптером)
PDB
- Диапазон входного напряжения: 6.8~30V (2~6S LiPo)
- Выход для ESC: 1
- Датчик напряжения аккумулятора 1K:20K (масштаб 2100 в INAV, BATT_VOLT_MULT 21.0 в ArduPilot)
- Датчик тока: 220A, 3.3V ADC (шкала 150 в INAV, 66.7 A/V в ArduPilot)
- Резистор измерения тока: 90A непрерывный, 220A импульсный
- Выход BEC 5V
- Предназначен для полетного контроллера, приемника, OSD, камеры, пищалки, 2812 LED светодиодного модуля, GPS модуля, AirSpeed датчика
- Непрерывный ток: 2A, (макс.3A)
- Выход BEC 9V/12V
- Предназначен для видеопередатчика, FPV камеры, стабилизатора и др.
- Непрерывный ток: 2A, (макс.3A)
- Опция 12V с перемычкой
- для стабильного выхода 9V/12V входное напряжение должно быть > выходного напряжения +1V
- Выход BEC Vx
- Предназначен для сервоприводов
- Регулируемое напряжение: 5V по умолчанию, 6V или 7.2V с помощью перемычки
- Непрерывный ток: 8А, (макс. 10А)
- для стабильного выхода Vx входное напряжение должно быть > Vx напряжения +1V
- Выход BEC 3.3V output
- Предназначен для модуля Baro / Compass и внешней 3.3V периферии
- Линейный регулятор
- Непрерывный ток: 200mA
КОМПЛЕКТАЦИЯ

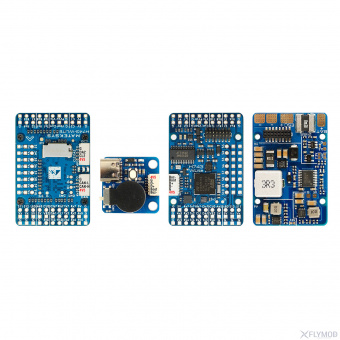

- 1x Контроллер полета Matek H743-WLITE
- 1x Удлинитель USB(Type-C)/ Пищалка (пассивный)
- 1x кабель 20см с JST-SH-6P на JST-SH-6P для USB адаптера
- 2x кабель 20см с JST-GH-4P на JST-GH-4P для CAN и I2C порта

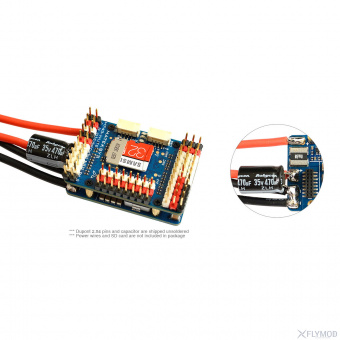

- 1x Конденсатор Rubycon ZLH 35V 470uF
- 1х набор штыревых разъемов Dupont 2.54 (разъемы не припаяны к плате)
ФАЙЛЫ
ПОЛЕЗНЫЕ ССЫЛКИ
-
Бренд Matek -
