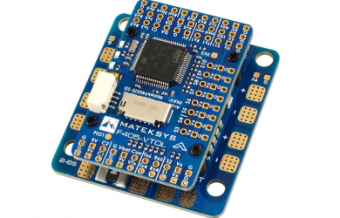

Полетный контроллер MATEK F405-VTOL
Артикул:
Matek-F405-VTOL
Магазин в Минске: |
Нет в наличии
|
Склад: |
Есть в наличии
|
0 руб.
- Описание
- Характеристики
- Отзывы
- Задать вопрос
-
Характеристики:
- MCU: STM32F405RGT6, 168MHz , 1MB Flash
- IMU: ICM42688-P
- Baro: SPL06-001
- OSD: AT7456E
- Blackbox: MicroSD слот
- 6x UART, 1x Softserial_Tx (INAV)
- 12x PWM выходов
- 1x I2C
- 4x ADC (VBAT, Current, RSSI, Airspeed)
- 1x свободный PINIO
- USB/Beep Extender with Type-C(USB2.0)
- Встроенный UART2-RX для SBUS входа
- Переключаемый вход на две камеры
ПО:
- ArduPilot: MatekF405-TE
- INAV: MATEKF405TE_SD (INAV 5.0 или выше)
PDB:
- напряжение на входе: 6.8~30 В (2~6S LiPo)
- резистор: 100 А постоянного, 220 А пик
- 5х блоков питания ESC, общий ток 100А постоянно
- поддержка постоянного тока до 100 А на площадке ESC рядом с резистором
- поддержка постоянного тока до 30 А и пика 50 А на каждой панели ESC квадрокоптера
- делитель напряжения батареи 1K:20K (масштаб 2100 в INAV, BATT_VOLT_MULT 21.0 в ArduPilot)
- датчик тока: 220 А, 3.3 В ADC (Scale 150 в INAV, 66.7 A/V в ArduPilot)
BEC 5В выход:
- предназначен для полетного контроллера, приемника, экранного меню, камеры, зуммера, светодиодной ленты 2812, зуммера, модуля GPS, AirSpeed
- ток: 2А
BEC 9/12В выход:
- предназначен для видеопередатчика, камеры, подвеса и т. д.
- ток: 2А
- 12 В опционально при использовании джампера
- для стабильного выхода 9 В/12 В входное напряжение должно > выходного напряжения +1 В
BEC Vx выход:
- предназначен для сервоприводов
- регулируемое напряжение: 5 В по умолчанию, 6 В или 7.2 В через джампер
ток: 8 А, пиковый 10 А - для стабильного выхода Vx входное напряжение должно > напряжения Vx +1 В
BEC 3.3В выход:
- предназначен для модуля Baro/Compass и внешних периферийных устройств 3.3 В
- линейная регулировка
- ток: 200 мА
Габариты:
- крепежные отверстия: 25 x 25 мм - Φ2 мм, 35 x 35 мм - Φ4 мм
- размеры: 45 x 42 x 15 мм
- масса: 25 г
Комплектация:
- полетный контроллер
- удлинитель USB (Type-C)/звуковой сигнал (пассивный зуммер) + кабель JST-SH-6P на JST-SH-6P длиной 20 см для USB-удлинителя
- кабель JST-GH-4P — JST-GH-4P длиной 20 см для порта I2C
конденсатор Rubycon ZLH 35 В 470 мкФ - Контакты Dupont 2.54 (плата поставляется в распаянном виде)
-
Бренд Matek -
