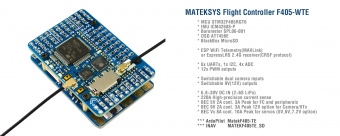

Полетный контроллер Matek F405-WTE
Артикул:
MS-F405-WTE
Магазин в Минске: |
Нет в наличии
|
Склад: |
Есть в наличии
|
442 руб.
-
+
- Описание
- Характеристики
- Отзывы
- Задать вопрос
-
F405-WTE Краткое руководство
Технические характеристики ФК
- Микроконтроллер: STM32F405RGT6, 168 МГц, 1 МБ флэш-памяти
- ИДУ: ICM42688-P
- Баро: SPL06-001
- Экранное меню: AT7456E
- Черный ящик: слот для карты MicroSD
- Телеметрия ESP WiFi (MAVLink, 14 дБм)
- Приемник ExpressLRS 2.4G (протокол CRSF, телеметрия 12 дБм)
- 6x UART, 1x опция Softserial_Tx (INAV)
- 12 выходов ШИМ
- 1x I2C
- 4x АЦП (VBAT, ток, RSSI, воздушная скорость)
- Удлинитель USB/звукового сигнала с Type-C (USB2.0)
- Переключатель входов для двух камер
- 9 В (12 В) для выключателя питания VTX
Прошивка ФК
- АрдуПилот: MatekF405-TE
- INAV: MATEKF405TE_SD (недоступно в конфигураторе INAV 4.x)
PDB
- Диапазон входного напряжения: 6,8~30 В (2~6S LiPo)
- 1x силовые колодки ESC
- Делитель напряжения батареи 1K:20K (шкала 2100 в INAV, BATT_VOLT_MULT 21.0 в ArduPilot)
- Текущий сеньор: 220 А, 3,3 В АЦП (шкала 150 в INAV, 66,7 А/В в ArduPilot)
- Чувствительный резистор: 90 А непрерывный, 220 А пиковый
Выход БЭК 5В
- Предназначен для контроллера полета, приемника, экранного меню, камеры, зуммера, 2812 LED_Strip, зуммера, модуля GPS, AirSpeed
- Непрерывный ток: 2 ампера, макс.3А
Выход БЭК 9В/12В
- Предназначен для видеопередатчика, камеры, карданного подвеса и т. д.
- Непрерывный ток: 2 ампера, макс.3А
- Вариант 12 В с перемычкой
- для стабильного выхода 9 В/12 В входное напряжение должно быть > выходного напряжения +1 В.
Выход BEC Vx
- Предназначен для сервоприводов
- Регулируемое напряжение, 5 В по умолчанию, 6 В или 7,2 В с помощью перемычки
- Непрерывный ток: 8 ампер, макс.10А
- для стабильного выхода Vx входное напряжение должно быть > напряжения Vx +1 В
Выход БЭК 3,3 В
- Предназначен для модуля Baro/Compass и внешних периферийных устройств 3,3 В.
- Линейный регулятор
- Непрерывный ток: 200 мА

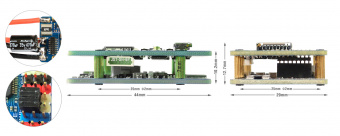

Физический
- Монтаж: 25 х 25 мм, Φ2 мм
- Размеры: 44 х 29 х 12,7 мм
- Вес: 22 г с адаптером USB/зуммера
Включая

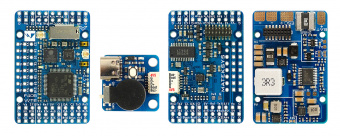

- 1x F405-WTE
- 1 удлинитель USB (Type-C)/Beep (пассивный зуммер) + кабель JST-SH-6P на JST-SH-6P длиной 20 см для удлинителя USB.
- 2 антенны IPEX-MHF1 2.4G
- 1 конденсатор Rubycon ZLH 35 В 470 мкФ
- Штырьки Dupont 2,54 (плата поставляется не распаянной)
-
