Электроника

<p style="color: #5d5d5d;">
     Полетный контроллер Matek F722-HD, имеет все необходимое для работы с DJI FPV remote controller, но так же может работать и на обычном квадрокоптере. Все важные соединения, выведены в виде разъемов, в комплекте имеются необходимые провода, для соединения полетного контроллера и периферии.
</p>
<h4 style="color: #5d5d5d; font-weight: 600;">Характеристики:</h4>
<ul style="color: #5d5d5d;">
    <li>Процессор: 216MHz STM32F722RET6</li>
    <li>Инерциальные сенсоры IMU: MPU6000 (SPI)</li>
    <li>Барометр: BMP280 (I2C)</li>
    <li>Blackbox: 32M-byte Flash memory (SPI)</li>
    <li><span style="font-weight: 700;">OSD: поддерживает внешние DJI OSD/FrskyOSD, без встроенного MAX7456 OSD!!</span></li>
</ul>
<ul style="color: #5d5d5d;">
    <li>6x Uarts портов со встроенной возможностью инверсирования</li>
    <li>1x опционально Softserial_Tx</li>
    <li>10x Dshot/PWM outputs для подключения ESC и серво.</li>
    <li>1x I2C интерфейс</li>
    <li>4x ADC сенсора (VBAT, Current, RSSI, AirSpeed)</li>
    <li>2x SH1.0_8pin разъема (Vbat/G/Curr/Rx3/S1~S10)</li>
    <li>1x SH1.0_6pin разъем for DJI FPV Air Unit</li>
    <li>3x LEDs для FC STATUS (Blue, Red) и 3.3V indicator(Red)</li>
</ul>
<ul style="color: #5d5d5d;">
    <li>Переключаемая (перемычкой) возможность вывода 8V</li>
</ul>
<ul style="color: #5d5d5d;">
    <li>PWM camera control: поддерживается</li>
    <li>TR/SA VTX control: поддерживается</li>
    <li>WS2812 Led Strip : поддерживается</li>
    <li>Beeper : поддерживается</li>
    <li>RSSI: поддерживается</li>
    <li>Analog Airspeed sensor: поддерживается</li>
    <li>Digital Airspeed sensor: поддерживается</li>
</ul>
<h4 style="color: #5d5d5d; font-weight: 600;">Power</h4>
<ul style="color: #5d5d5d;">
    <li>Питание: 9~36V (3~8S LiPo)</li>
    <li>BEC: 5V 2A cont. (Max.3A)</li>
    <li>BEC: 8V 2A cont. (Max.3A)</li>
    <li>LDO 3.3V: Max.200mA</li>
    <li>Battery Voltage Sensor: 1:10 (Scale 110)</li>
    <li>Без встроенного сенсора тока</li>
</ul>
<h4 style="color: #5d5d5d; font-weight: 600;">FC Firmware</h4>
<ul style="color: #5d5d5d;">
    <li>BetaFlight unified target: MATEKF722HD(MTKS)</li>
    <li>INAV target: MATEKF722PX</li>
</ul>
<h4 style="color: #5d5d5d; font-weight: 600;">Physical</h4>
<ul style="color: #5d5d5d;">
    <li>Монтажные отверстия: 30.5 x 30.5mm, Φ4mm with Grommets Φ3mm</li>
    <li>Размеры: 36 x 36 x 5 mm</li>
    <li>Вес: 6.5g</li>
</ul>
<h4 style="color: #5d5d5d; font-weight: 600;">Комплект включает:</h4>
<ul style="color: #5d5d5d;">
    <li>1x FC F722-HD</li>
    <li>6x Silicon grommets M4 to M3</li>
    <li>1x SH1.0_8pin cable 5cm</li>
    <li>2x SH1.0_8pin connectors</li>
    <li>1x SH1.0_6pin to GH1.25_8pin cable 8cm</li>
</ul>

<b>Технические характеристики:</b><br>
<ul>
    <li>Оптический датчик: PMW3901</li>
    <li>
    Датчик расстояния: VL53L0X</li>
    <li>
    Интерфейс: UART</li>
    <li>
    Протокол: INAV MSP</li>
    <li>
    Рабочее расстояние: 8~200 см</li>
    <li>
    Угол обзора: 42 градуса (PMW3901), 27 градусов (VL53L0X)</li>
    <li>
    Минимальная освещенность: > 60 люкс</li>
    <li>
    Напряжение питания: 4.5~5.5 В</li>
    <li>
    Потребляемый ток: 40 мА</li>
    <li>
    Размеры: 36х12 мм</li>
    <li>
    Вес: 2 г</li>
</ul>

<p>Шлейф подвеса (XIRO 4K).</p>

<font face="Verdana"><img id="bxid_133595" src="http://brrc.ru/upload/medialibrary/712/71217de196e916438af5a0ed35ddb63d.png" title="dys_logo.png" border="0" alt="dys_logo.png" width="100" height="32" style="margin: 0px; padding: 0px; outline: none; border: 0px; vertical-align: baseline; max-width: 100%; background-color: rgb(255, 255, 255);" /><span style="margin: 0px; padding: 0px; outline: none; border: 0px; vertical-align: baseline; background-color: rgb(255, 255, 255);">  </span></font>
<div>
  <div><font face="Verdana">Полетный контроллер DYS F4 OMNIBUS для гоночных квадрокоптеров.</font></div>

  <div><font face="Verdana">
      <br />
    </font></div>

  <div><font face="Verdana"><b>Особенности:</b></font></div>

  <div><font face="Verdana">•<span class="Apple-tab-span" style="white-space: pre;">    </span>Программное обеспечение OMNIBUSF4.</font></div>

  <div><font face="Verdana">•<span class="Apple-tab-span" style="white-space: pre;">    </span>Микроконтроллер STM32F405 GRT6, частота обновления до 8 кГц. </font></div>

  <div><font face="Verdana">•<span class="Apple-tab-span" style="white-space: pre;">    </span>Панель распределения питания увеличивает стабильность напряжения.</font></div>

  <div><font face="Verdana">•<span class="Apple-tab-span" style="white-space: pre;">    </span>Выход BEC: 5 В, 3 А.</font></div>

  <div><font face="Verdana">•<span class="Apple-tab-span" style="white-space: pre;">    </span>Открытые контактные площадки облегчают процесс пайки.</font></div>

  <div><font face="Verdana">•<span class="Apple-tab-span" style="white-space: pre;">    </span>Совместимость со всеми регуляторами скорости, а также регулятором скорости DYS 4-в-1 без необходимости пайки.</font></div>

  <div><font face="Verdana">•<span class="Apple-tab-span" style="white-space: pre;">    </span>Встроенный модуль OSD, нет необходимости дополнительно программировать ПО. </font></div>

  <div><font face="Verdana">•<span class="Apple-tab-span" style="white-space: pre;">    </span>Встроенный измеритель тока позволяет отслеживать реальное энергопотребление.</font></div>

  <div><font face="Verdana">•<span class="Apple-tab-span" style="white-space: pre;">    </span>Регулировка ПИД-параметров с помощью пульта управления.</font></div>

  <div><font face="Verdana">•<span class="Apple-tab-span" style="white-space: pre;">    </span>Полетный контроллер DYS F4 оснащен четырьмя виброгасящими втулками для уменьшения вибрации и обеспечения стабильности во время полета. </font></div>

  <div><font face="Verdana">•<span class="Apple-tab-span" style="white-space: pre;">    </span>Поддержка батарей 2S-6S LiPo.</font></div>

  <div><font face="Verdana">•<span class="Apple-tab-span" style="white-space: pre;">    </span>Вес: 11,2 г (без кабелей).</font></div>

  <div><font face="Verdana">•<span class="Apple-tab-span" style="white-space: pre;">    </span>Размеры: 42 мм × 36 мм, расстояние между отверстиями: 30,5 мм × 30,5 мм.</font></div>

  <div><font face="Verdana">•<span class="Apple-tab-span" style="white-space: pre;">    </span>Гироскоп: MPU6000.</font></div>

  <div><font face="Verdana">•<span class="Apple-tab-span" style="white-space: pre;">    </span>Напряжение: 3,3 В.</font></div>

  <div><font face="Verdana">•<span class="Apple-tab-span" style="white-space: pre;">    </span>Включает видеопередатчик PPM и RSSI.</font></div>
</div>

<div>
  <br />
</div>

<p>
     Полётный контроллер Pixracer R14
</p>
<b>Характеристики:</b><br>
<ul>
    <li>Процессор MCU: STM32F427VIT6 rev.3</li>
    <li>Барометр MEAS MS5611 barometer</li>
    <li>Питание от 5 до 5.5V</li>
    <li>WIFI esp8266 802.11bgn</li>
    <li>Размеры платы PCB: 36 x 36 мм</li>
    <li>Расстояние между отверстиями для крепления: 30.5 мм</li>
    <li>Вес: 26 г (включая корпус и карту памяти)</li>
</ul>
<br>
<b>В комплекте:</b><br>
<ul>
    <li>Полётный контроллер Pixracer v1.0 flight control плата в алюминиевом корпусе - 1шт</li>
    <li>Кнопка безопасности (Safety switch) + динамик (Buzzer) с проводами - 1шт</li>
    <li>Кабель питания (power module) - 1шт</li>
    <li>Кабель serial port - 1шт</li>
    <li>Кабель i2c connection cable - 1шт</li>
    <li>Приёмник receiver RC_IN cable - 1шт</li>
    <li>Модуль WIFI ESP8266 - 1шт</li>
    <li>Карта памяти Micro SD card + card reader - 1шт</li>
</ul>
<img width="916" alt="PIX-R14_1.png" src="https://brrc.ru/upload/medialibrary/7f5/2.png" height="334" title="PIX-R14_1.png" data-original="https://brrc.ru/upload/medialibrary/7f5/2.png"><br>
<br>
<img width="485" alt="PIX-R14_2.png" src="https://brrc.ru/upload/medialibrary/5a6/1.png" height="378" title="PIX-R14_2.png" data-original="https://brrc.ru/upload/medialibrary/5a6/1.png"><br>
<br>
<img width="916" alt="PIX-R14_3.png" src="https://brrc.ru/upload/medialibrary/eff/4.png" height="333" title="PIX-R14_3.png" data-original="https://brrc.ru/upload/medialibrary/eff/4.png">

<img width="100" alt="matek-sys-logo.png" src="https://brrc.ru/upload/medialibrary/2bd/2bde4c2ca66f64288e7fb6e4776029f8.png" height="40" title="matek-sys-logo.png" border="0"><span style="color: #363636;"> </span><br>
<span style="color: #363636;">

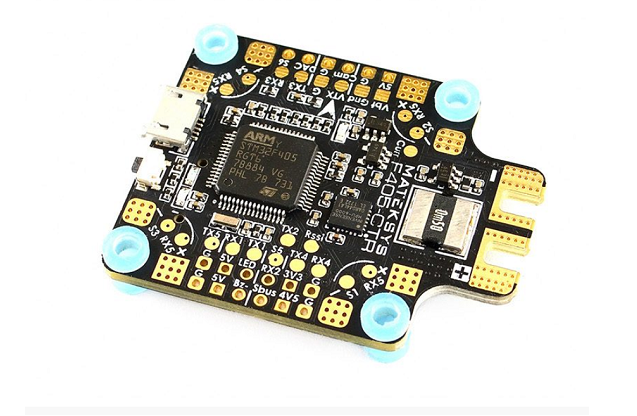

Полетный контроллер MATEK F405-CTR для квадрокоптеров. Отличительной особенностью являются наличие барометра и наличие большого количества UART портов для подключения телеметрии и прочих модулей.</span><br>
<span style="color: #363636;"> </span><br>
<span style="color: #363636;"> <b>Технические характеристики Matek F405-CTR:</b></span><br>
<span style="color: #363636;">
• Процессор: STM32F405 на 168МГц</span><br>
<span style="color: #363636;">
• IMU-сенсор: MPU6000</span><br>
<span style="color: #363636;">
• Бародатчик: BMP280 (I2C)</span><br>
<span style="color: #363636;">
• OSD: BetaFlight OSD с чипом AT7456E</span><br>
<span style="color: #363636;">
• Blackbox: MicroSD слот для записи логов</span><br>
<span style="color: #363636;">
• VCP, UART1, UART2, UART3, UART4, UART5</span><br>
<span style="color: #363636;">
• Размеры: 36 х 36мм</span><br>
<span style="color: #363636;">
• Монтажные отверстия: 30.5 мм</span><br>
<span style="color: #363636;">
• Вес: 10г</span><br>
<span style="color: #363636;">
• Напряжение: 3-6S LiPo</span><br>
<span style="color: #363636;">
• Пропускная способность по току на канал: 4x30A (Max. 4x50A)</span><br>
<span style="color: #363636;">
• Площадки: 2oz медные площадки в 6 слоев</span><br>
<span style="color: #363636;">
• BEC: 5V/3A</span><br>
<span style="color: #363636;">
• Низковольтный регулятор: Max. 300mA 3.3V для Spektrum RX</span><br>
<span style="color: #363636;">
• Датчик тока: до 200A</span><br>
<span style="color: #363636;"> </span><br>
<span style="color: #363636;"> </span><br>
<span style="color: #363636;"> </span><img width="916" alt="1.jpg" src="https://brrc.ru/upload/medialibrary/aba/aba3abbd8bd43c367e00c56c7ec1134f.jpg" height="962" title="1.jpg"><br>
<span style="color: #363636;"> </span><img width="916" alt="2.jpg" src="https://brrc.ru/upload/medialibrary/88d/88db63430b61534e59edb9146c7b350c.jpg" height="924" title="2.jpg"><br>
<span style="color: #363636;"> </span><img width="916" alt="3.jpg" src="https://brrc.ru/upload/medialibrary/b69/b696037938b900bf380c9daa3f21d138.jpg" height="505" title="3.jpg"><br>
<br>

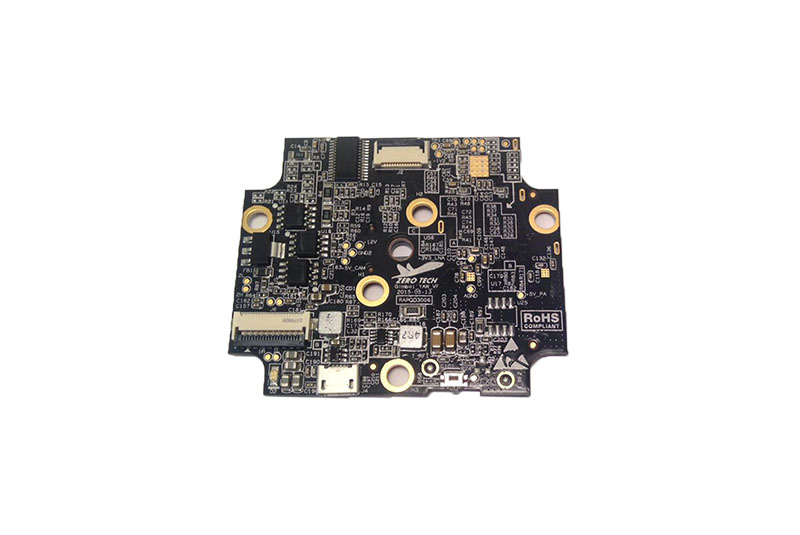

Плата управления подвесом квадрокоптеров XIRO Xplorer версии V и версии G.

<h2>Полётный контроллер Pixracer R15</h2>
<p>
     Многие ошибаются, думая, что PixRacer — стандартный гоночный полётный контроллер с некоторыми дополнительными функциями. Не поддавайтесь заблуждениям! Перед нами устройство с большинством возможностей полноценного автопилота PixHawk, но в прочном и компактном корпусе, оптимизированном для жёсткой эксплуатации и установки на небольшие гоночные дроны. R15 совместим с GPS-модулем и системой автоматического управления с возможностью полёта по точкам и автопосадки, при этом вы можете использовать полётный котроллер привычным образом, когда речь идёт об участии в соревнованиях.
</p>
<p>
     Включает ESP8266 для простого обновления через WiFi, поставляется с прошивкой Ardupilot ESP8266, теперь имеющей удобный WEB-интерфейс для дальнейшего обновления и поддержку MavLink2.
</p>
<h3>Подключение периферии к R15:</h3>
<br>
<img width="916" alt="Контроллер R15" src="https://brrc.ru/upload/medialibrary/pix-r14/r15all.jpg" height="344" title="Контроллер R15"><br>
<h2></h2>
<div>
<b>Характеристики:</b><b> </b><br>
    <ul>
        <li><b>Микропроцессор:</b> 32-bit STM32F427 Cortex M4 core with FPU rev. 3 </li>
        <li><b>Внешняя память:</b> Flash-память F-RAM Cypress MF25V02-G 256-Kbit, MicroSD 8 GB карта памяти с SD-адаптером </li>
        <li><b>Датчики:</b> гироскоп/ акселерометр/ магнитометр MPU-9250 Интерфейсы: 5x UART (последовательные порты, 1 рассчитан на высокую электрическую мощность, 2 - на подключение высоковольтных устройств и GPS+I2C), CAN, Spektrum DSM/ DSM2/ DSMX, Futaba S.Bus и S.Bus 2, Graupner SUMD, Yuneec ST24, PPM-вход, выход OneShot PWM, I2C, SP </li>
        <li><b>Система питания:</b> малошумные LDO-регуляторы напряжения </li>
        <li><b>Вес:</b> 10,54 г </li>
        <li><b>Ширина:</b> 36 мм </li>
        <li><b>Длина:</b> 36 мм</li>
    </ul>
</div>
<h2></h2>
<h2>В комплекте:</h2>
<ul>
    <li>Полётный контроллер Pixracer R15 - 1шт.</li>
    <li>Защитный корпус из алюминия - 1шт.</li>
    <li>WiFi-модуль ESP8266 - 1шт.</li>
    <li>Выключатель - 1шт.</li>
    <li>Динамик (Buzzer) с кабелем - 1шт.</li>
    <li>Карта памяти Micro SD - 1шт.</li>
    <li>SD-адаптер для карты - 1шт.</li>
    <li>Набор кабелей (для приёмника, GPS, I2C, модуля питания и последовательного подключения) - 1шт.</li>
</ul>

<p style="color: #5d5d5d;">
     Новый полетный контроллер F722-PX, с Pixel OSD.
</p>
<h4 style="color: #5d5d5d; font-weight: 600;">Характеристики:</h4>
<ul style="color: #5d5d5d;">
    <li>Контроллер: STM32F722RET6 216MHz</li>
    <li>IMU: MPU6000 (SPI)</li>
    <li>Baro: BMP280 (I2C)</li>
    <li>OSD: Pixel OSD/FrskyOSD (Uart6)</li>
    <li>Blackbox: 32M-byte Flash memory (SPI)</li>
    <li>Питание: 9-36V (3-8S LiPo)</li>
    <li>Встроенный BEC: 5V 2A + 8V 2A + LDO 3.3V 200mA</li>
    <li>Датчик напряжение: да 1:10 (Scale 110)</li>
    <li>Датчик тока: нет</li>
    <li>Интерфейс UART: 6шт</li>
    <li>Интерфейс Softserial_Tx: 1</li>
    <li>PWM выходы: 10шт DShot/PWM</li>
    <li>Интерфейс I2C: 1</li>
    <li>Переключаемые входы для двух камер: да</li>
    <li>Питание VTX: 5V/8V</li>
    <li>PWM выходы для управления камерой: Да</li>
    <li>TR/SA для управления VTX: Да</li>
    <li>LED strip WS2812: да</li>
    <li>Beeper: Да</li>
    <li>RSSI: Да</li>
    <li>Аналоговый датчик воздушной скорости: Да</li>
    <li>Цифровой датчик воздушной скорости: Да</li>
    <li>Доступные прошивки: BetaFlight MATEKF722PX(MTKS)/INAVt: MATEKF722PX</li>
    <li>Отверстия для крепления: квадрат 30.5*30.5мм</li>
    <li>Размер: 36*36*5мм</li>
    <li>Вес: 6.5г</li>
</ul>
<h4 style="color: #5d5d5d; font-weight: 600;">В комплекте:</h4>
<ul style="color: #5d5d5d;">
    <li>1x FC F722-PX</li>
    <li>6x Silicon grommets M4 to M3</li>
    <li>1x SH1.0_8pin cable 5cm</li>
    <li>2x SH1.0_8pin connectors</li>
</ul>

<p style="border: 0px #e1e1e1; color: #666666;">
<strong style="border: 0px #e1e1e1; color: #222222;">FC Specifications</strong>
</p>
<ul style="border: 0px #e1e1e1; color: #666666;">
    <li style="border: 0px #e1e1e1;">MCU: STM32F765VIT6, 216MHz , 512KB RAM, 2MB Flash</li>
    <li style="border: 0px #e1e1e1;">IMU: MPU6000 (SPI1) & ICM20602 (SPI3)</li>
    <li style="border: 0px #e1e1e1;">Baro: BMP280 (I2C2)</li>
    <li style="border: 0px #e1e1e1;">OSD: AT7456E (SPI2)</li>
    <li style="border: 0px #e1e1e1;">Blackbox: MicroSD card slot (SDIO)</li>
    <li style="border: 0px #e1e1e1;">7x Uarts (1,2,3,4,6,7,8) with built-in inversion.</li>
    <li style="border: 0px #e1e1e1;">1x Softserial1_Tx (INAV)</li>
    <li style="border: 0px #e1e1e1;">12x PWM outputs (S1~S10 support Dshot)</li>
    <li style="border: 0px #e1e1e1;">6x ADC (VBAT, Current, RSSI, Analog AirSpeed, VB2, CU2)</li>
    <li style="border: 0px #e1e1e1;">3x LEDs for FC STATUS (Blue, Red) and 3.3V indicator(Red)</li>
    <li style="border: 0px #e1e1e1;">2x I2C</li>
    <li style="border: 0px #e1e1e1;">1x SPI4 breakout</li>
    <li style="border: 0px #e1e1e1;"></li>
    <li style="border: 0px #e1e1e1;">Switchable Dual Camera Inputs</li>
    <li style="border: 0px #e1e1e1;">Switchable 5V/9V(12V) for Camera/VTX</li>
    <li style="border: 0px #e1e1e1;">High-precision Current Sense</li>
    <li style="border: 0px #e1e1e1;">ADC VB2 voltage divider: 1K:10K</li>
    <li style="border: 0px #e1e1e1;">ADC AirSpeed voltage divider: 10K:10K</li>
    <li style="border: 0px #e1e1e1;">TR/SA VTX control: Yes</li>
    <li style="border: 0px #e1e1e1;">WS2812 Led Strip : Yes</li>
    <li style="border: 0px #e1e1e1;">Beeper : Yes</li>
    <li style="border: 0px #e1e1e1;">RSSI: Yes</li>
    <li style="border: 0px #e1e1e1;">Analog Airspeed sensor: Yes</li>
    <li style="border: 0px #e1e1e1;">Digital Airspeed sensor: Yes</li>
</ul>
<p style="border: 0px #e1e1e1; color: #666666;">
<strong style="border: 0px #e1e1e1; color: #222222;">FC Firmware</strong>
</p>
<ul style="border: 0px #e1e1e1; color: #666666;">
    <li style="border: 0px #e1e1e1;">INAV Target: MATEKF765</li>
    <li style="border: 0px #e1e1e1;">ArduPilot(ChiBiOS)  Target: MATEKF765-WING</li>
</ul>
<p style="border: 0px #e1e1e1; color: #666666;">
<strong style="border: 0px #e1e1e1; color: #222222;">PDB</strong>
</p>
<ul style="border: 0px #e1e1e1; color: #666666;">
    <li style="border: 0px #e1e1e1;">Input voltage range: 9~36V (3~8S LiPo) w/TVS protection</li>
    <li style="border: 0px #e1e1e1;">2x ESC power pads</li>
    <li style="border: 0px #e1e1e1;">Battery Voltage Sensor: 1:10 (Scale 1100 in INAV,  BATT_VOLT_MULT 11.0 in ArduPilot)</li>
    <li style="border: 0px #e1e1e1;">Current Senor: 132A,  3.3V ADC  (Scale 250 in INAV,  40 A/V in ArduPilot)</li>
    <li style="border: 0px #e1e1e1;">Sense resistor: 60A continuous, 132A burst.</li>
</ul>
<p style="border: 0px #e1e1e1; color: #666666;">
<strong style="border: 0px #e1e1e1; color: #222222;">BEC 5V output</strong>
</p>
<ul style="border: 0px #e1e1e1; color: #666666;">
    <li style="border: 0px #e1e1e1;">Designed for Flight controller, Receiver, OSD, Camera, Buzzer, 2812 LED_Strip, Buzzer, GPS module, AirSpeed</li>
    <li style="border: 0px #e1e1e1;">Continuous current: 2 Amps, Max.3A</li>
</ul>
<p style="border: 0px #e1e1e1; color: #666666;">
<strong style="border: 0px #e1e1e1; color: #222222;">BEC 9V /12V output</strong>
</p>
<ul style="border: 0px #e1e1e1; color: #666666;">
    <li style="border: 0px #e1e1e1;">Designed for Video Transmitter, Camera, Gimbal ect.</li>
    <li style="border: 0px #e1e1e1;">Continuous current: 2 Amps, Max.3A</li>
    <li style="border: 0px #e1e1e1;">12V option with Jumper pad</li>
</ul>
<p style="border: 0px #e1e1e1; color: #666666;">
<strong style="border: 0px #e1e1e1; color: #222222;">BEC Vx output</strong>
</p>
<ul style="border: 0px #e1e1e1; color: #666666;">
    <li style="border: 0px #e1e1e1;">Designed for Servos</li>
    <li style="border: 0px #e1e1e1;">Voltage adjustable, 5V Default, 6V or 7.2V via j

Модуль GPS Radiolink TS100 Mini M8N
